B&W Produktfamilie
Beschleunigen und vereinfachen Sie Ihre Aufgaben in der Profilkonstruktion, im Werkzeugbau und in weiteren Spezialgebieten.
B&W Produktfamilie
Beschleunigen und vereinfachen Sie Ihre Aufgaben in der Profilkonstruktion, im Werkzeugbau und in weiteren Spezialgebieten.
Diese Zusatzapplikationen von B&W Software fügen sich nahtlos in Ihre Creo Parametric Umgebung ein und erweitern diese um nützliche Expertenfunktionen und Automatisierungen.
Model-Based-Definition

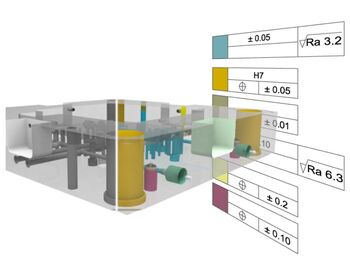

Mit SMARTColor können Sie maschinenlesbare Produkt- und Fertigungsinformationen (PMI) in Ihrem 3D-Modell bereitstellen. Dies erfolgt durch das regelbasierte Aufbringen von vordefinierten Farben.
Funktionen
- Color-Coding integriert in Creo Parametric
- Einsetzbar für Model-Based-Definition
- Intelligentes Regelwerk zur Farbzuweisung
- Assoziative Legenden-Symbole
- Zuverlässige Weitergabe von Fertigungsinformationen
Zeichnungserstellung

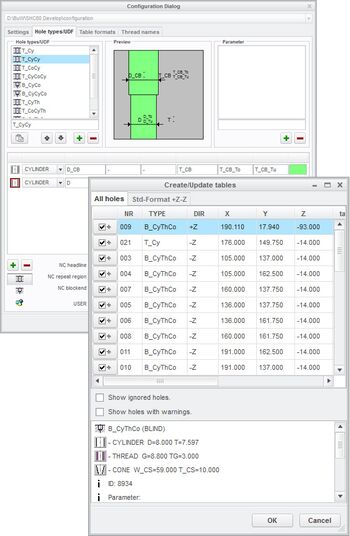

Mit SMARTHolechart automatisieren Sie die Dokumentation von Bohrungsinformationen in Form von Zeichnungstabellen oder als ASCII-Dateien. Die geometriebasierte Featureerkennung stellt sicher, dass alle Bohrungen bzw. benutzerdefinierte Konstruktionselemente korrekt erfasst werden.
Funktionen
- Erkennen aller rotationssymmetrischen Geometrieelemente
- Grafisch interaktive Definition der zu erkennenden Bohrungstypen
- Freie Definition der auszugebenden Parameter
- Grafisch interaktive Konfiguration des Ausgabeformats
- Vorgabe verschiedener Sortierkriterien mit Prioritäten

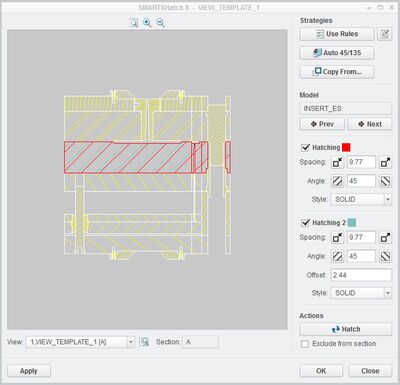

SMARTXhatch ermöglicht eine einfache Steuerung von Schraffuren sowohl im Baugruppen- als auch im Zeichnungsmodus. Einmal festgelegte Schraffureigenschaften bleiben auch nach Änderung der Geometrie erhalten.
Funktionen
- Schnelle und komfortable Definition und Aktualisierung von Schraffuren
- Intelligentes Regelwerk für Schraffurzuweisung
- Parameterbasierte Definition des Schraffurwinkels und -abstandes
- Wiederverwendung von Schraffureinstellungen aus anderen Ansichten
- Vorschaufenster für Schraffurdarstellung
Profilkonstruktion

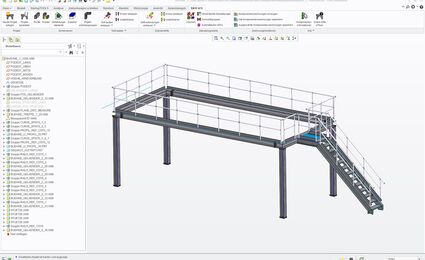

Advanced Framework Extension AFX unterstützt die Konstruktion von Gestellen und Baugruppen aus Stahl- und Aluminiumprofilen. Dabei können Verbindungselemente und Zubehörteile schnell und einfach eingefügt werden.
Die Konstruktionsdialoge sind an die speziellen Anforderungen der Profilkonstruktion angepasst.
Alles, was Sie zur Profilkonstruktion benötigen:
- Rationeller Einbau von Profilen auf ein Bezugskurvenskelett, auf Körperkanten oder zwischen Punkten
- Einfache Definition von Profilknoten (Eckstoß, Gehrung, T-Stoß usw.)
- Definition von Knoten zwischen Profilen verschiedener Baugruppen
- Drehen, Verschieben und Austauschen von Profilen ohne Regenerierungsprobleme
- Effizientes Arbeiten in vereinfachten Darstellungen
- Bibliothek mit gängigen Stahlprofilen und Profilen, die selbstständig erweitert werden können
- Ermittlung von Stücklisteninformationen
- Korrekte Längeninformationen für Stücklisten – mit direktem Bezug zum Modell. Hierbei wird automatisch die Profilendenbearbeitung durch Profilknoten berücksichtigt
- Vorgefertigte Komponenten wie Treppen, Leitern und Geländer
- Typische Schraubenverbindungen für den Stahlbau
- Profillängentabelle und Stückliste

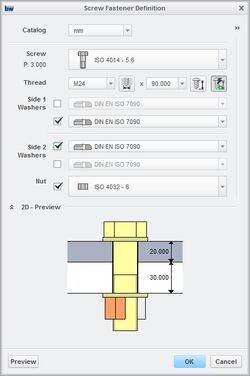

Die Intelligent Fastener Extension generiert automatisch Verbindungen und die dazugehörigen Bohrungen nach Ihren Vorgaben.
Ihre vorhandenen Normteilbibliotheken können Sie problemlos in die Software integrieren.
Funktionen
- Schraub- und Stiftverbindungen einfach und intelligent erzeugen, ändern und löschen
- Automatisches Generieren der zugehörigen Bohrungen
- Umfangreiche Bibliothek für Schrauben, Stifte, Muttern und Scheiben
- Automatischer Einbau auf alle Instanzen eines Musters
- Unterstützung bereits vorhandener Normteilbibliotheken
- Windchill PDMLink-Unterstützung
Werkzeugbau
Progressive Die Extension unterstützt die effiziente Konstruktion von Folgeverbundwerkzeugen beginnend bei Streifenlayout über Werkzeuglayout, Einbau von Normalien bis hin zur Zeichnungserstellung.
Funktionen
- Definition und Modifikation des Streifenlayouts und des Werkzeugaufbaus über eine 2D-Benutzeroberfläche
- Effiziente Modellierung von Schraub- und Stiftverbindungen
- Definition und Einbau von Schneidstempeln, Biege- und Prägestempeln, Führungselementen und weiteren Normalien als komplette Funktionseinheit inklusive notwendiger Materialschnitte
- Bereitstellung vordefinierter Zeichnungen und Stücklisten
- Bohrtabellenfunktion von SMARTHolechart

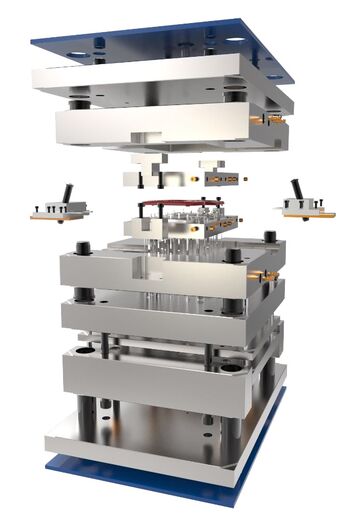

Expert Moldbase Extension unterstützt die effiziente Konstruktion von Spritzgusswerkzeugen als ideale Ergänzung zu Creo Tool Design Option (TDO). Während sich TDO auf die Modellierung der Werkzeugform konzentriert, ermöglicht die Expert Moldbase Extension die äußerst effiziente Konstruktion des Werkzeugaufbaus und typischer Funktionsgruppen wie Auswerfer, Schraubverbindungen und Kühlkanäle. Dadurch lassen sich die Konstruktionszeiten für Spritzgusswerkzeuge deutlich reduzieren.
Funktionen
- Definition und Modifikation des kompletten Werkzeugaufbaus über eine grafische Benutzeroberfläche
- Effiziente Modellierung von Schraub- und Stiftverbindungen
- Definition und Einbau von Auswerfern als komplette Funktionseinheit
- Positionierung von Kühlkanälen mit Anschlussnippeln und Verschlussstopfen in einem Schritt
- Modellierung kompletter Schiebereinheiten inklusive Verschraubung
- Grafisch unterstützte Auswahl und Platzierung von Klinkenzügen
- Realistische Simulation der Werkzeugöffnung
- Bohrtabellenfunktion von SMARTHolechart
- Bibliotheksfunktion zum Verwalten und Einbauen von Firmenstandardteilen
- Zuliefererkataloge mit Normalien 20 führender Anbieter und kompletten Funktionseinheiten
- Bereitstellung vordefinierter Zeichnungen und Stücklisten
- Automatische Aktualisierung von Zubehörteilen nach Änderungen des Plattenstapels
- Freie Gestaltung der Leisten, z. B. geschlossen, als U-Profil oder mit zwei extra Leisten
- Einfacher und anschaulicher Entwurf von Mehrfachformen in der 2D-Ansicht
- Einfaches Arbeiten durch optimierten Einsatz von Folien und vereinfachten Darstellungen
Mit SMARTColor können Sie maschinenlesbare Produkt- und Fertigungsinformationen (PMI) in Ihrem 3D-Modell bereitstellen. Dies erfolgt durch das regelbasierte Aufbringen von vordefinierten Farben.
Funktionen
- Color-Coding integriert in Creo Parametric
- Einsetzbar für Model-Based-Definition
- Intelligentes Regelwerk zur Farbzuweisung
- Assoziative Legenden-Symbole
- Zuverlässige Weitergabe von Fertigungsinformationen

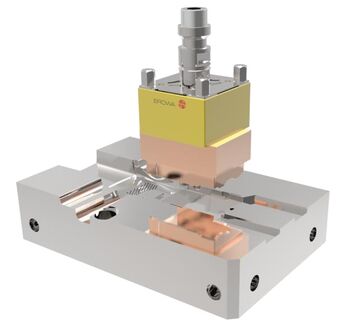

SMARTElectrode ermöglicht dem Benutzer schnell und einfach Elektroden in PTC Creo Parametric auszuleiten. Profitieren Sie von einzigartigen Fähigkeiten, um Ihren Konstruktionsprozess zu automatisieren. Steigern Sie die Effizienz, verhindern Sie teure Fehler und beenden Sie die Arbeit im Zeitplan! SMARTElectrode unterstützt die gesamte Prozesskette von der Entwicklung bis zur Fertigung.
Vorteile
- Erhebliche Zeiteinsparungen gegenüber Creo Parametric allein
- Gleichbleibende Qualität – alle Elektroden folgen demselben Prozess und Aufbau
- Organisiert den Einsatz von Mehrfachelektroden
- Unmittelbare Erstellung der Einrichtblätter und Zeichnungen
- Automatisierungs- und Organisationstools minimieren kostenträchtige Fehler
- Sich wiederholende, zeitraubende Aufgaben - wie die Erstellung der Elektrodenzeichnungen oder der Einrichttabellen – werden ausgeschaltet
- Unterstützung von Creo NC verkürzt die NC-Programmierung
- Einfach zu erlernender Prozess mit dynamischen und einfachen Benutzeroberflächen
- Förderung von Firmenstandards, durch einstellbare Namenskonventionen, Standardwerte, Vorlage und Zeichnungsformate
- Automatischer Datentransfer zu Erodiermaschinen vermeidet fehlerhafte Eingaben und spart Zeit
Optische Analyse

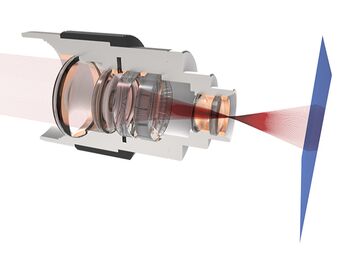

Mit SMARTOptics verfügen ihre Konstrukteure über ein leistungsstarkes Tool, mit welchem Strahlengang-Simulationen in Creo Parametric durchgeführt werden können. Damit kann bei der Analyse bereits frühzeitig auf geänderte Randbedingungen reagiert werden. Somit werden die Entwicklungszeiten verkürzt und die Flexibilität in Ihrem Unternehmen gesteigert.
Funktionen
- Strahlengang-Analyse basierend auf geometrischer Optik
- Vollständige Integration in Creo Parametric
- Unterstützung des Konstrukteurs bereits bei der Konzeptionierung
- Ermittlung von Stör-Geometrien
- Visualisierung der Ergebnisse
- Unterstützung verschiedener Wellenlängen
